發布時間：2023-08-07 14:00:10

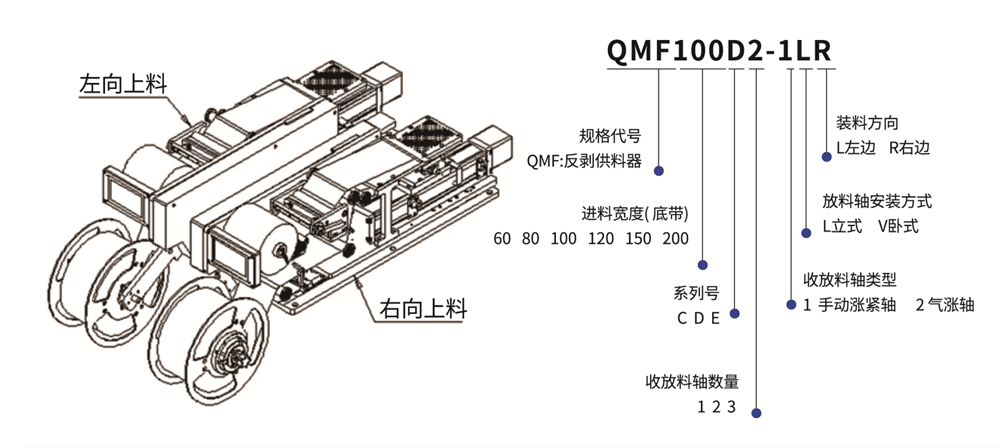

后剝供料器
產品描述
參數
性能特點
整機一體化，內置32位高速處理器控制系統，可單機和連機使用。
今出標控制采用傳感器+軟件補償模式，即使來料產品間距不準，也可以完美消除誤差。
剝料時出標是吸標同步運行，平穩，準確的剝離產品
移載模組使用滾珠絲桿結構，移載長度長短可調。運行穩定，噪音低。
放料軸張力獨立可調，適合不同產品需求。
配置膠板平面吸標平臺，硬度適宜，方便直接貼裝。
今出標控制采用傳感器+軟件補償模式，即使來料產品間距不準，也可以完美消除誤差。
剝料時出標是吸標同步運行，平穩，準確的剝離產品
移載模組使用滾珠絲桿結構，移載長度長短可調。運行穩定，噪音低。
放料軸張力獨立可調，適合不同產品需求。
配置膠板平面吸標平臺，硬度適宜，方便直接貼裝。
GPIO對接圖
| 8 芯 航 空 插 座 |
針腳 | 針腳說明 | 功能說明 |
| 1#一紅色 | +24V電源正極 | 電源正極，直流24V輸入 | |
| 2#一藍色 | OV電源負極 | 電源負極，直流OV輸入 | |
| 3#一棕色 | Y11-出標完成 | 送料完成信號，低電平(NPN) | |
| 4#一白色 | Y12-真空關閉 | 真空關閉信號，低電平(NPN) | |
| 5#一綠色 | Y13-報警信號 | 報警異常信號，低電平 (NPN) | |
| 6#一灰色 | 12-真空關閉 | 真空關閉請求信號，低電平(>100ms) 有效 | |
| 7#一黑色 | X13-出標請求 | 出標請求信號，低電平(>100ms)有效 | |
| 8#一黃色 | X03-初始化 | 復位初始化信號，低電平(>100ms)有效 |

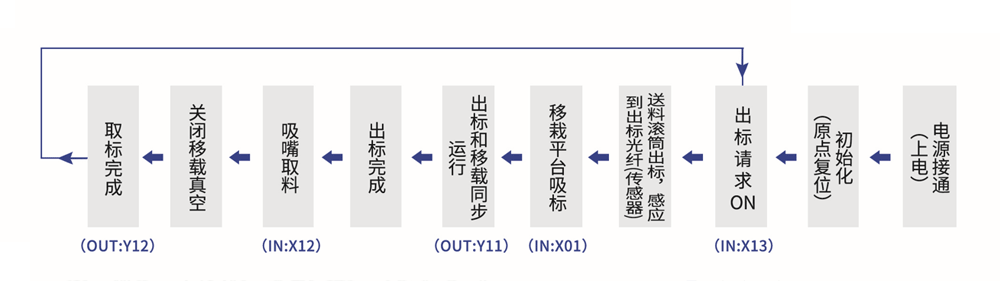

運行流程圖
參數
| 進料寬度 (底帶) |
60 | 80 | 100 | 120 | 150 | 200 |
| 上料方向 | 左向上料/右向上料 | |||||
| 剝標方式 | 反面同步剝離 | |||||
| 物料定位模式 | 光電感應+軟件補償 | |||||
| 接料平臺 | HRB55-65硅膠+真空吸附 | |||||
| 后撤長度 | ≤100mm | |||||
| 送料精度 | ±0.3 | |||||
| 后撤精度 | ±0.2 | |||||
| 卷芯/卷徑 | 卷芯內徑:3寸 (Φ76.2) ；擋盤外徑: Φ250mm | |||||
| 電源 | DC24V 5A（150W ） | |||||
| 氣源 | 0.4-0.6MPa | |||||
| 通訊接口 | GPI0(NPN信號) | |||||
| 剝料電機 | 步進電機 | |||||
| 后撤機構 | 滾珠絲桿+步進電機 | |||||
| 光纖 | 定位色標傳感器 | |||||
| 控制系統 | 32位單片機 | |||||
| 控制面板 | 4.3寸彩色觸摸屏 | |||||
| 機座材質 | AL.6061 | |||||
| 糾偏裝置 | 擋套導向糾偏 | |||||
| 放料軸張力 | 手動張力調節 | |||||
| 下收料 | 同步回收 | |||||
| 外形尺寸 | 998(長)X145(寬) X380(高) | 998(長)X170(寬)X380(高) | 998(長)X195(寬)X380(高) | 998(長)X215(寬)X380(高) | 998(長)X245(寬)X380(高) | 998(長)X295(寬)X380(高) |
